一文看懂半导体制程技术进步的“燃料”——光

来源：浙商证券

注：文内信息仅为提供分享交流渠道，不代表网站观点

光刻胶可以通过光化学反应，经曝光、显影等光刻工序将所需要的微细图形从光罩（掩模版）转移到待加工基片上。依据使用场景，这里的待加工基片可以是集成电路材料、显示面板材料或者印刷电路板。

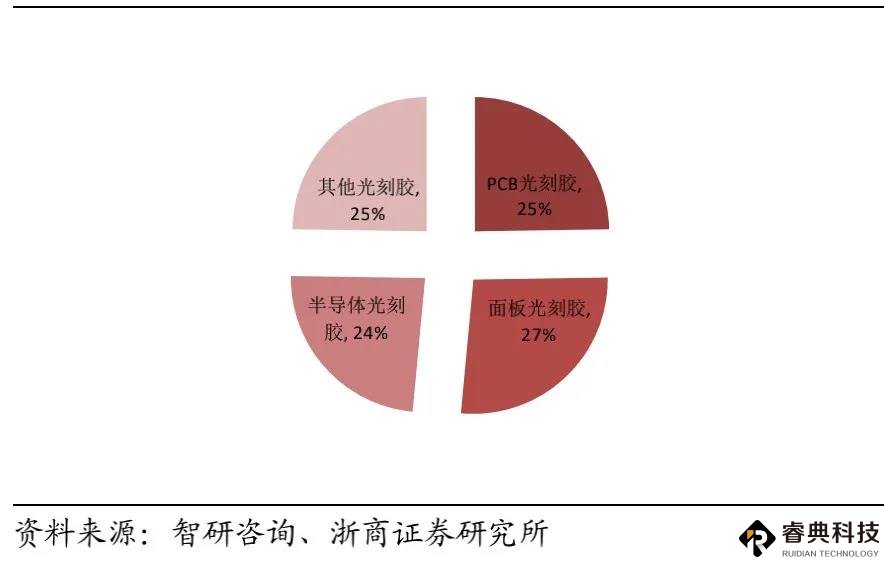

据第三方机构智研咨询统计，至2022年全球光刻胶市场规模将超过100亿美元。光刻胶按应用领域分类，可分为 PCB 光刻胶、显示面板光刻胶、半导体光刻胶及其他光刻胶。全球市场上不同种类光刻胶的市场结构较为均衡，具体占比可以如下图所示。

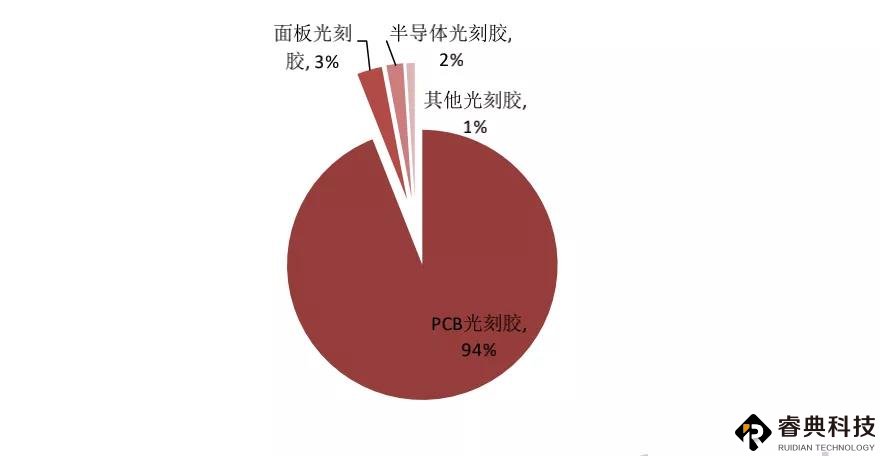

智研咨询的数据还显示，受益于半导体、显示面板、PCB产业东移的趋势，2019年中国光刻胶市场本土企业销售规模约70亿元，全球占比约10%，发展空间巨大。目前，中国本土光刻胶以PCB用光刻胶为主，平板显示、半导体用光刻胶供应量占比极低。中国本土光刻胶企业生产结构可以如图所示。

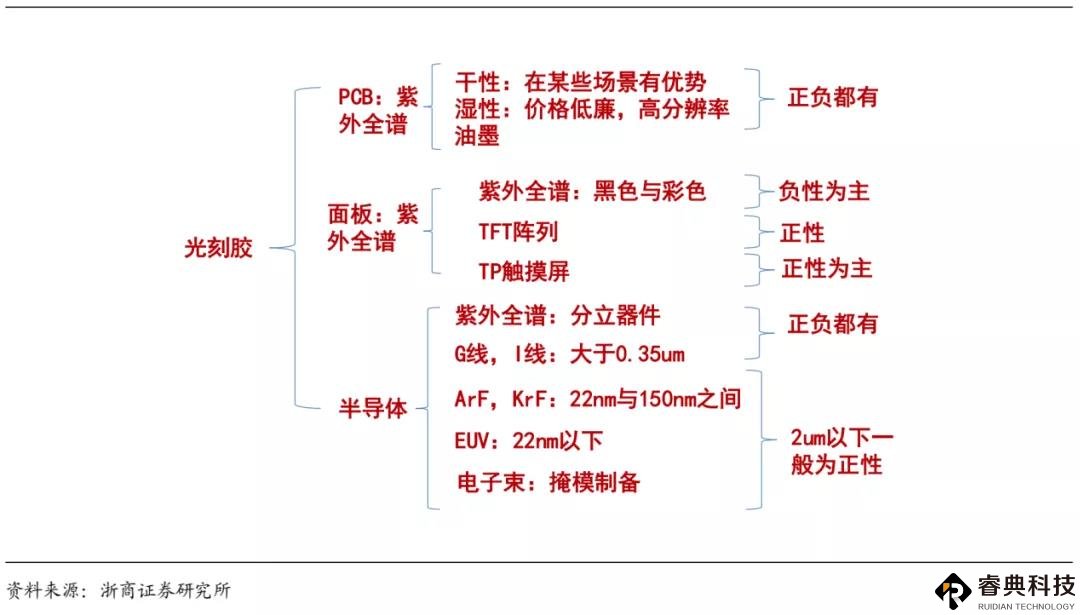

光刻胶分类

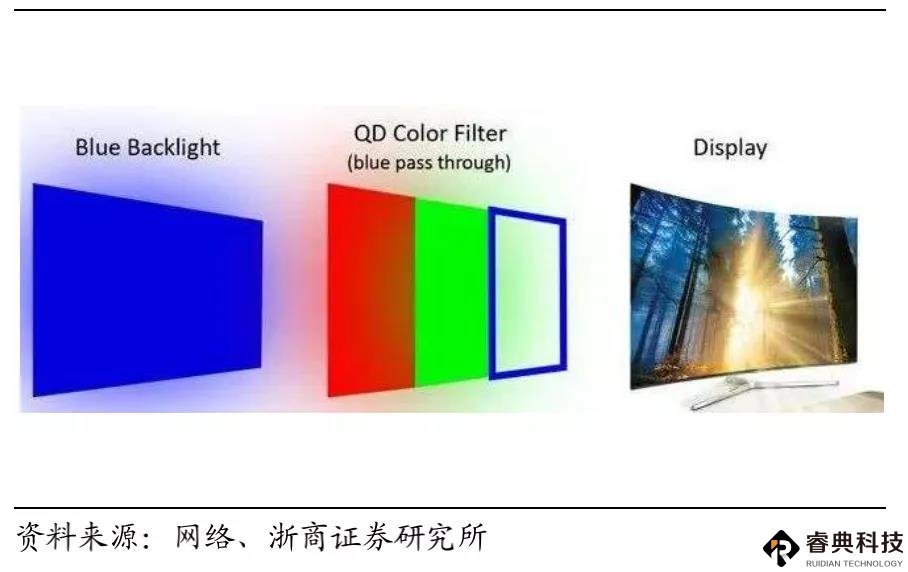

在平板显示行业，主要使用的光刻胶有彩色及黑色光刻胶、LCD触摸屏用光刻胶、TFT-LCD正性光刻胶等。在光刻和蚀刻生产环节中，光刻胶涂覆于晶体薄膜表面，经曝光、显影和蚀刻等工序将光罩（掩膜版）上的图形转移到薄膜上，形成与掩膜版对应的几何图形。

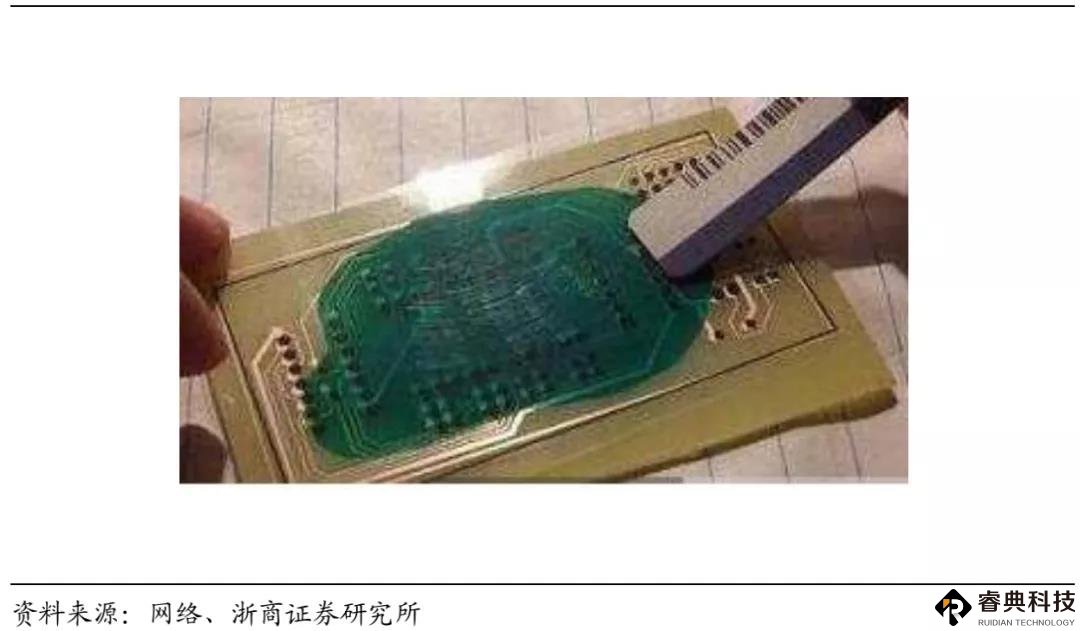

在PCB行业，主要使用的光刻胶有干膜光刻胶、湿膜光刻胶、感光阻焊油墨等。干膜是用特殊的薄膜贴在处理后的敷铜板上，进行曝光显影；湿膜和光成像阻焊油墨则是涂布在敷铜板上，待其干燥后进行曝光显影。干膜与湿膜各有优势，总体来说湿膜光刻胶分辨率高于干膜，价格更低廉，正在对干膜光刻胶的部分市场进行替代。


在半导体集成电路制造行业，主要使用g线光刻胶、i线光刻胶、KrF光刻胶、ArF光刻胶等。在大规模集成电路的制造过程中，一般要对硅片进行超过十次光刻。在每次的光刻和刻蚀工艺中，光刻胶都要通过预烘、涂胶、前烘、对准、曝光、后烘、显影和蚀刻等环节，将光罩（掩膜版）上的图形转移到硅片上。


光刻胶是集成电路制造的重要材料：光刻胶的质量和性能是影响集成电路性能、成品率及可靠性的关键因素。光刻工艺的成本约为整个芯片制造工艺的35%，并且耗费时间约占整个芯片工艺的40%-50%。光刻胶材料约占IC制造材料总成本的4%，市场巨大。因此光刻胶是半导体集成电路制造的核心材料。

按显示效果分类，光刻胶可分为正性光刻胶和负性光刻胶。负性光刻胶显影时形成的图形与光罩（掩膜版）相反；正性光刻胶形成的图形与掩膜版相同。两者的生产工艺流程基本一致，区别在于主要原材料不同。

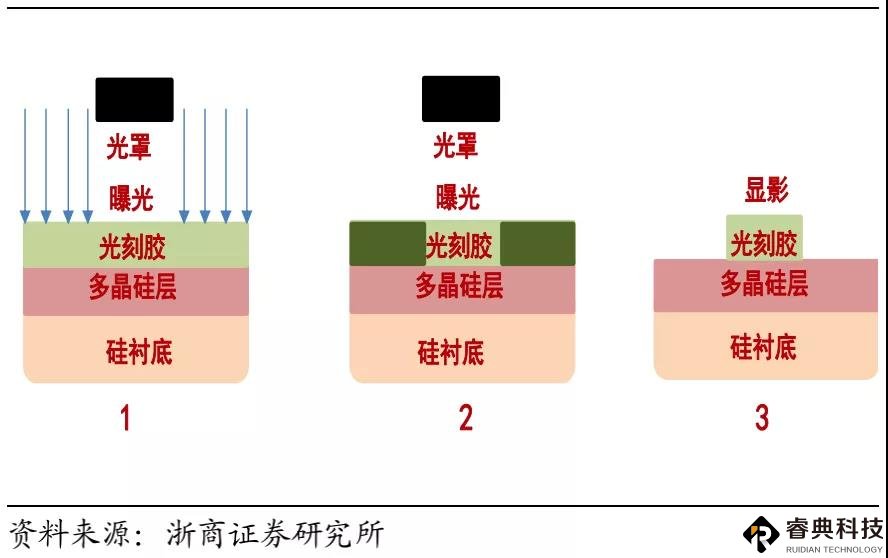

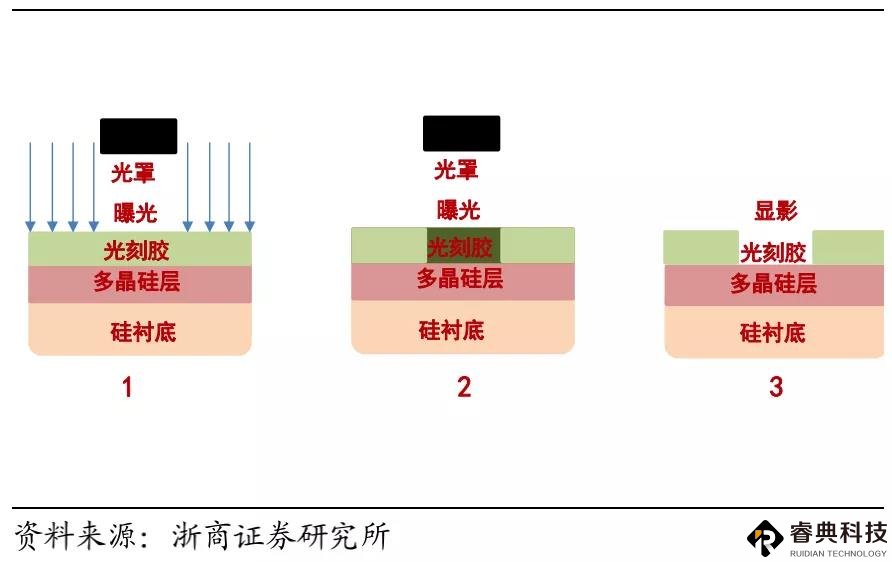

                                                                    （负性光刻胶显影示意图）



按照化学结构分类；光刻胶可以分为光聚合型、光分解型、光交联型和化学放大型。



光刻胶材料制备壁垒高

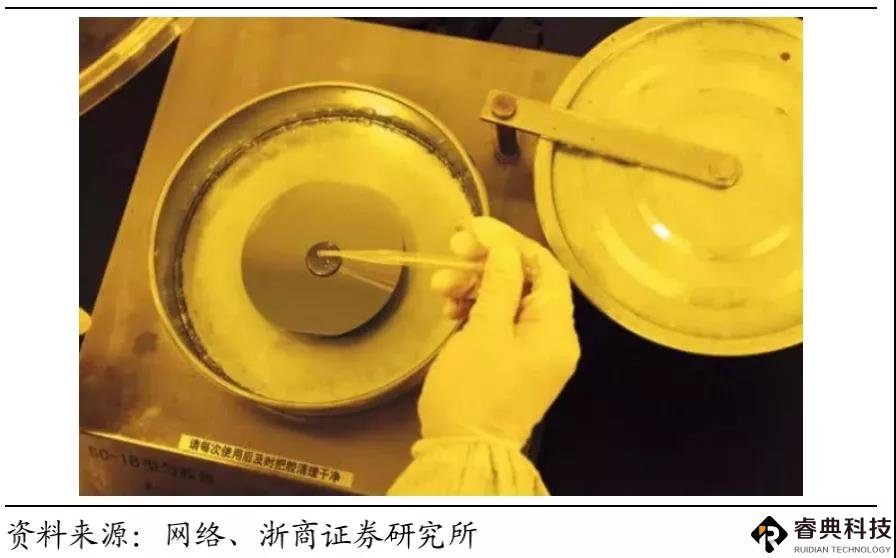

光刻胶的生产工艺主要过程是将感光材料、树脂、溶剂等主要原料在恒温恒湿 1000 级的黄光区洁净房进行混合，在氮气气体保护下充分搅拌，使其充分混合形成均相液体，经过多次过滤，并通过中间过程控制和检验，使其达到工艺技术和质量要求，最后做产品检验，合格后在氮气气体保护下包装、打标、入库。整个工艺流程可以如下图所示：

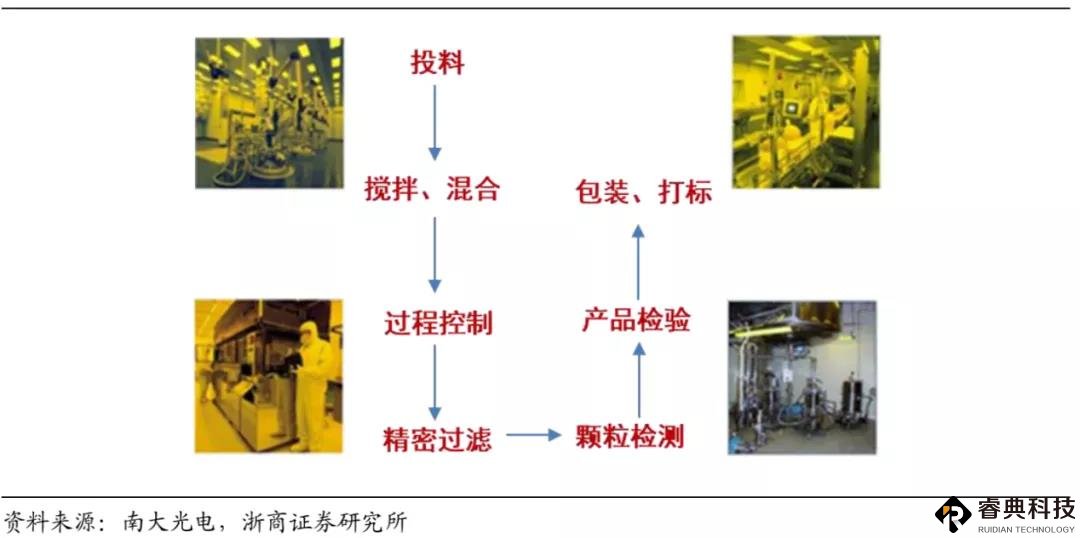

（光刻胶的生产工艺简要流程）

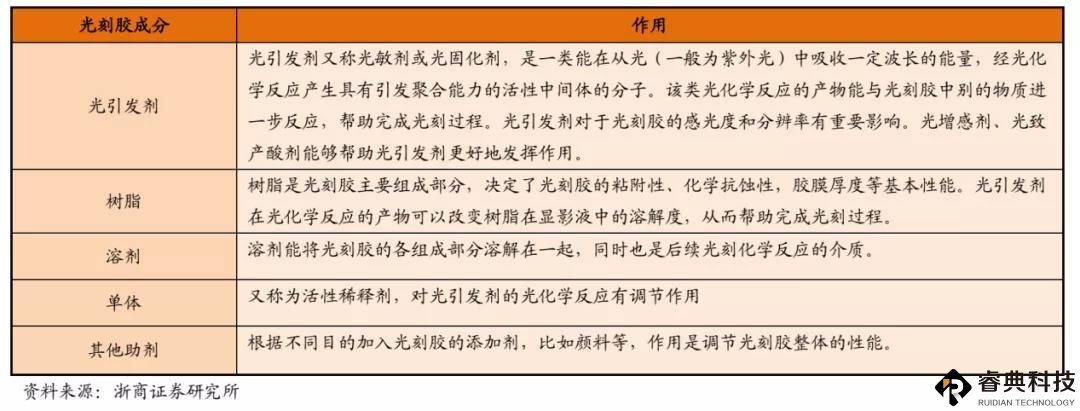

光刻胶的技术壁垒包括配方技术，质量控制技术和原材料技术。配方技术是光刻胶实现功能的核心，质量控制技术能够保证光刻胶性能的稳定性而高品质的原材料则是光刻胶性能的基础。



配方技术：由于光刻胶的下游用户是IC芯片和FPD面板制造商，不同的客户会有不同的应用需求，同一个客户也有不同的光刻应用需求。一般一块半导体芯片在制造过程中需要进行10-50道光刻过程，由于基板不同、分辨率要求不同、蚀刻方式不同等，不同的光刻过程对光刻胶的具体要求也不一样，即使类似的光刻过程，不同的厂商也会有不同的要求。针对以上不同的应用需求，光刻胶的品种非常多，这些差异主要通过调整光刻胶的配方来实现。因此，通过调整光刻胶的配方，满足差异化的应用需求，是光刻胶制造商最核心的技术。



质量控制技术：由于用户对光刻胶的稳定性、一致性要求高，包括不同批次间的一致性，通常希望对感光灵敏度、膜厚的一致性保持在较高水平，因此，光刻胶生产商不仅仅要配臵齐全的测试仪器，还需要建立一套严格的QA体系以保证产品的质量稳定。



原材料技术：光刻胶是一种经过严格设计的复杂、精密的配方产品，由成膜剂、光敏剂、溶剂和添加剂等不同性质的原料，通过不同的排列组合，经过复杂、精密的加工工艺而制成。因此，光刻胶原材料的品质对光刻胶的质量起着关键作用。对于半导体化学化学试剂的纯度，际半导体设备和材料组织（SEMI）制定了国际统一标准，如下表中所示。

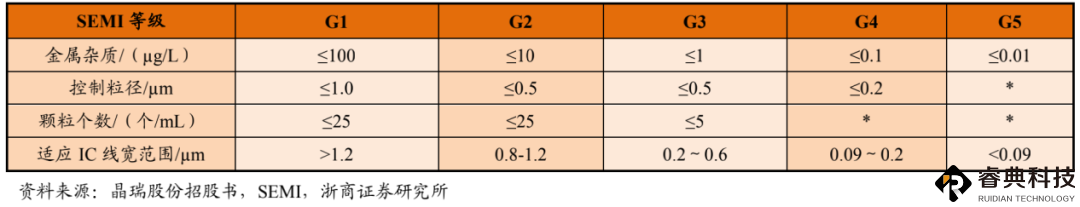

（SEMI 超净高纯试剂标准）





美国和日本把持的市场



光刻胶行业具有极高的行业壁垒，因此在全球范围其行业都呈现寡头垄断的局面。光刻胶行业长年被日本和美国专业公司垄断。目前前五大厂商就占据了全球光刻胶市场 87%的份额，行业集中度高。其中，日本 JSR、东京应化、日本信越与富士电子材料市占率加和达到72%。



并且高分辨率的 KrF 和 ArF 半导体光刻胶核心技术亦基本被日本和美国企业所垄断，产品绝大多数出自日本和美国公司，如杜邦、JSR 株式会社、信越化学、东京应化工业、Fujifilm，以及韩国东进等企业。



整个光刻胶市场格局来看，日本是光刻胶行业的巨头聚集地。

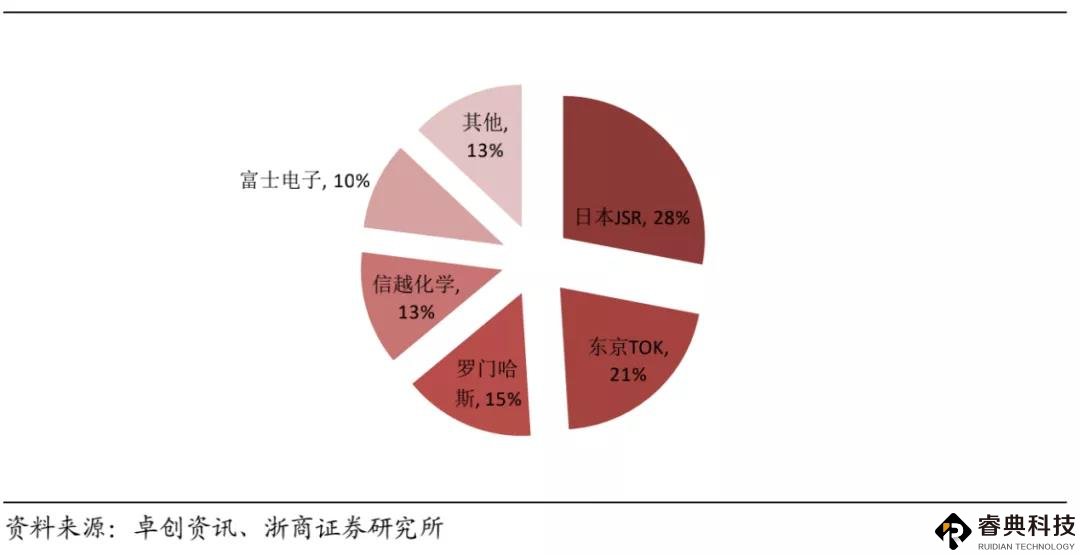

（全球光刻胶生产企业市场份额）



日韩材料摩擦：半导体材料国产化是必然趋势；2019年7月份，在日韩贸易争端的背景下，日本宣布对韩国实施三种半导体产业材料实施禁运，包含刻蚀气体，光刻胶和氟聚酰亚胺。韩国是全球存储器生产基地，显示屏生产基地，也是全球晶圆代工基地，三星、海力士、东部高科等一大批晶圆代工厂和显示屏厂都需要日本的半导体材料。这三种材料直接掐断了韩国存储器和显示屏的经济支柱。
